Подсветка кнопок и регуляторов
pahaaksenov Дата: Пятница, 25.01.2013, 23:07 | Сообщение № 106 (118996 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 122
Статус: Оффлайн
-------------------------------

Российская Федерация -  Невьянск
На форуме с 08.09.2012
Пользователь № 7029
Вот еще один отчет, замена подсветки в регуляторе свечения панели и регуляторе корректора фар.

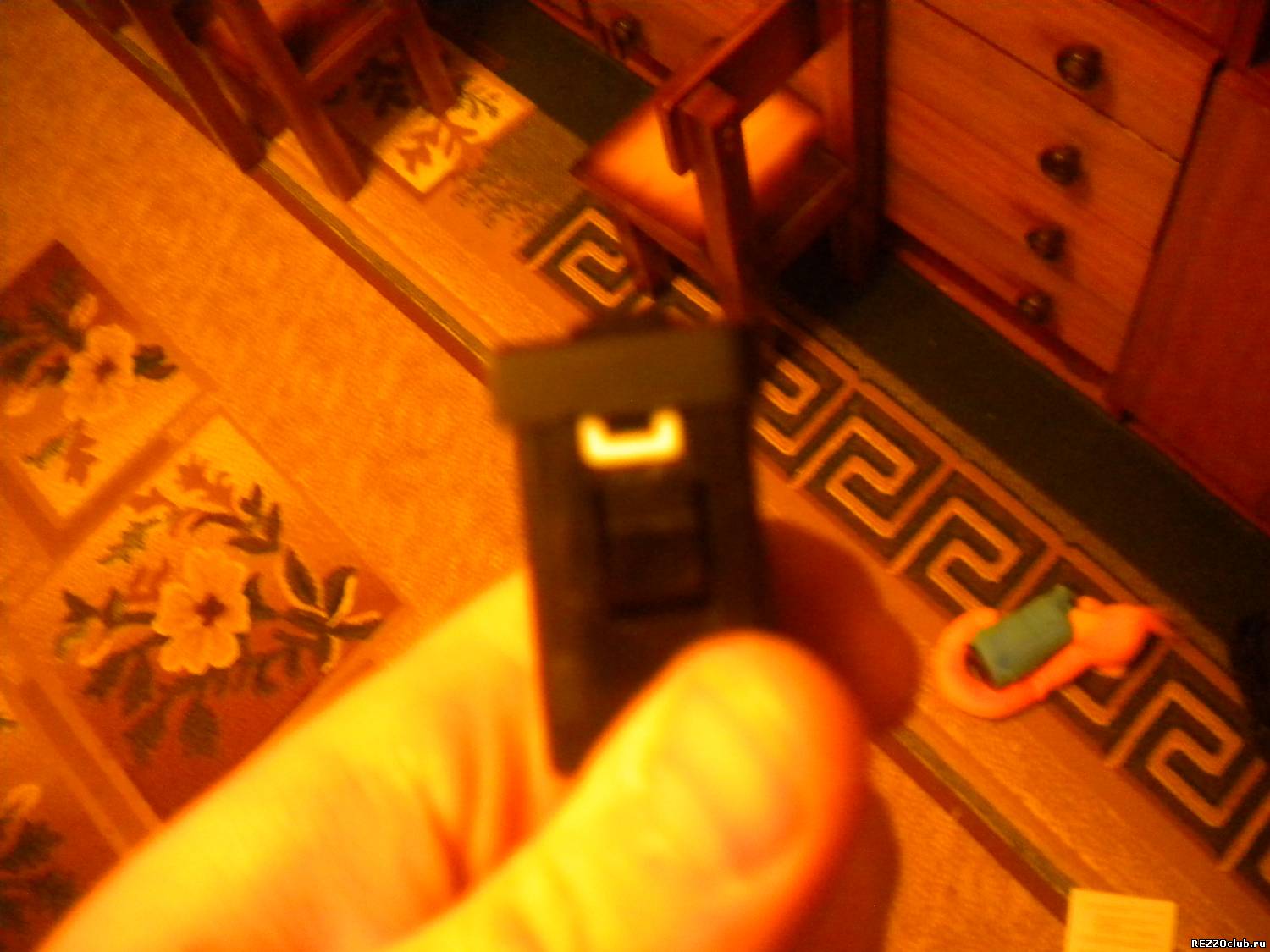

1.Снять оба регулятора, ранее уже описывалось как.

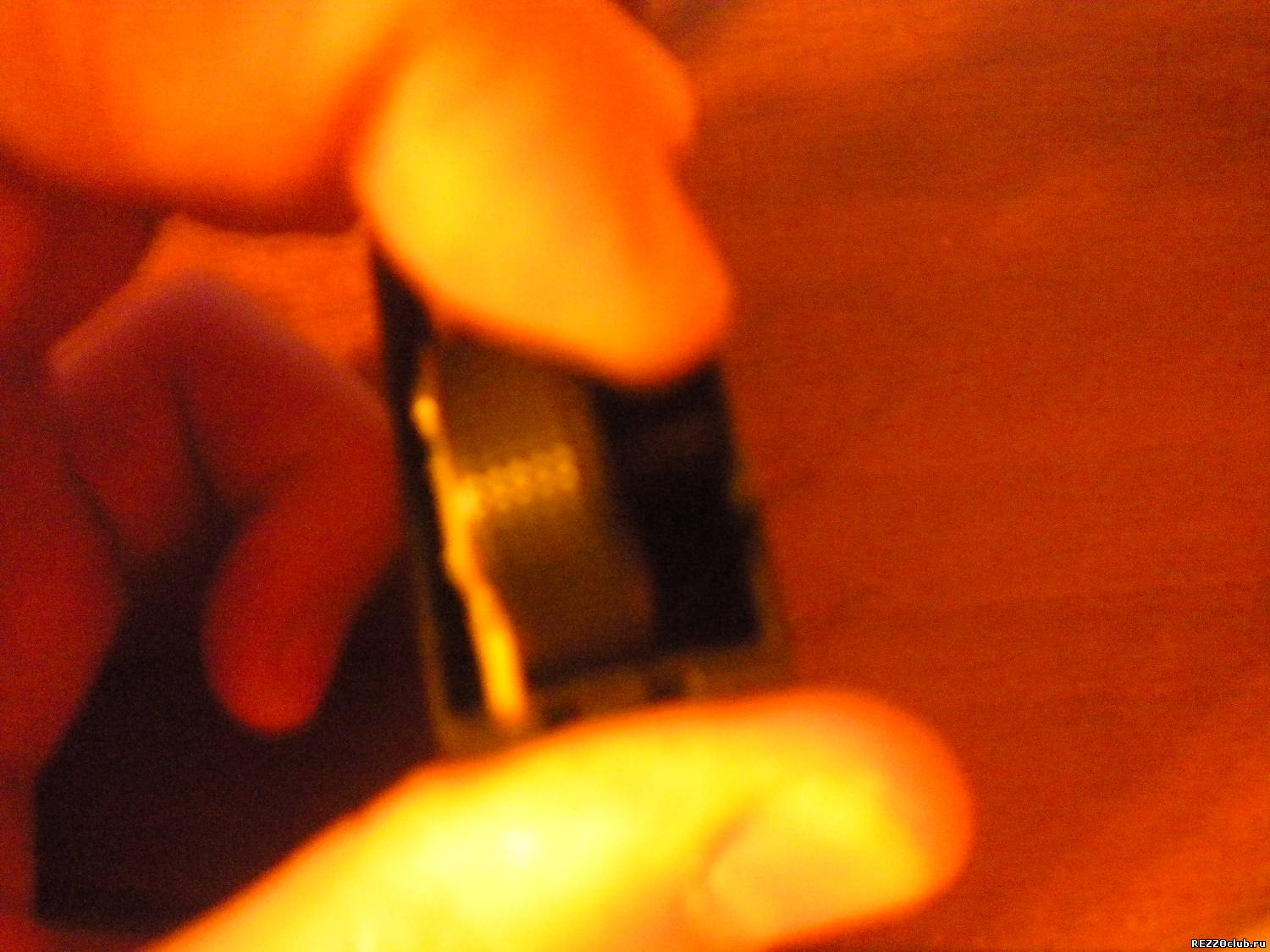

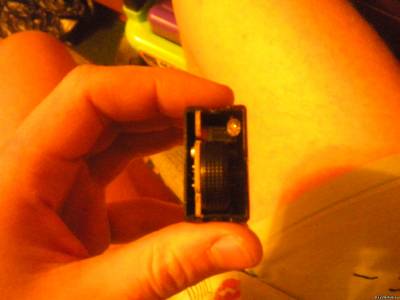

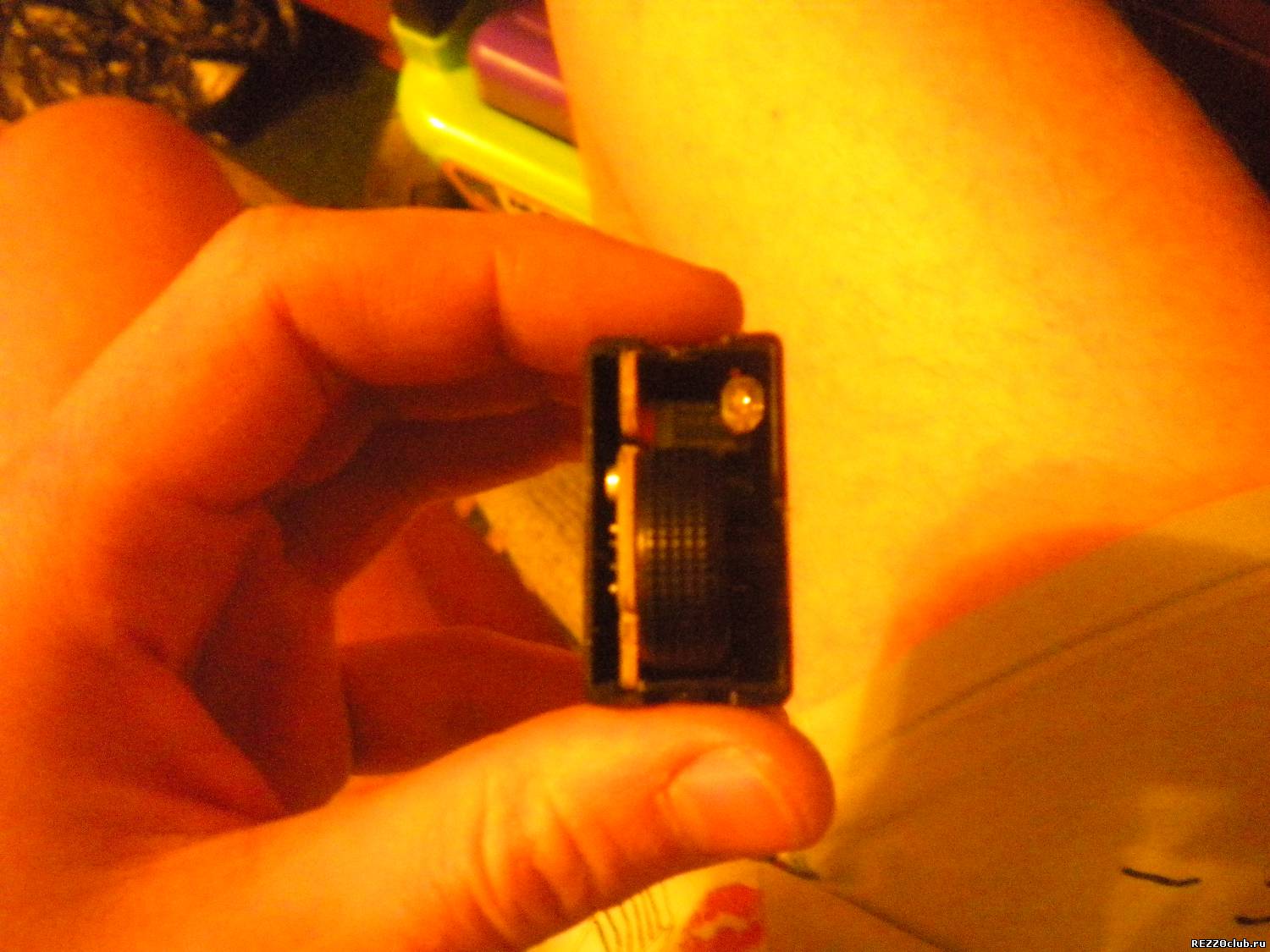

2.Открываем крышку регулятора, отжав ушки крепления крышки к корпусу.

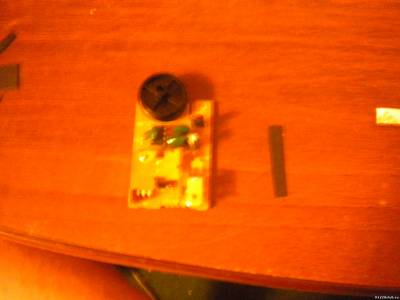

3.Отжимаем слегка колесо, так чтобы барабанчик (втулка) выскочила из ниши в корпусе, тянем за плату и все.


4.Вынув плату подготавливаем кусочек пластмассы (она будет подиумом для свд ленты) по размеру в длину и ширину, но так чтобы с каждого краю оставалось по 1мм иначе потом в корпус не войдет, да и приложив по месту смотрите что бы втулка колеса перекрывала саму полоску пластика.

Прикрепления: 2460083.jpg (127.7 Kb) · 2860044.jpg (143.8 Kb) · 4499595.jpg (157.7 Kb) · 0029825.jpg (138.9 Kb)

pahaaksenov Дата: Пятница, 25.01.2013, 23:19 | Сообщение № 107 (118998 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 122
Статус: Оффлайн
-------------------------------

Российская Федерация -  Невьянск
На форуме с 08.09.2012
Пользователь № 7029

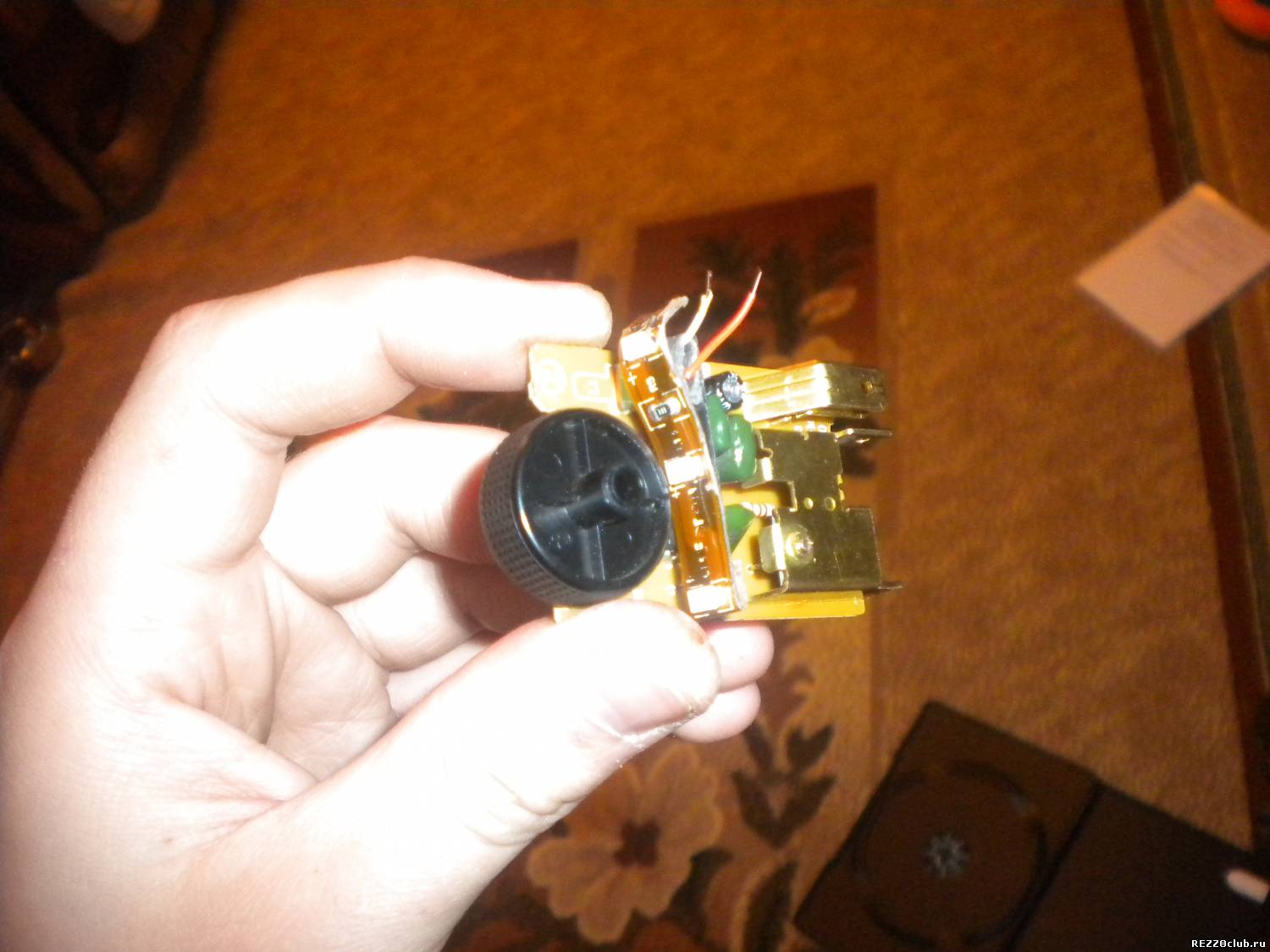

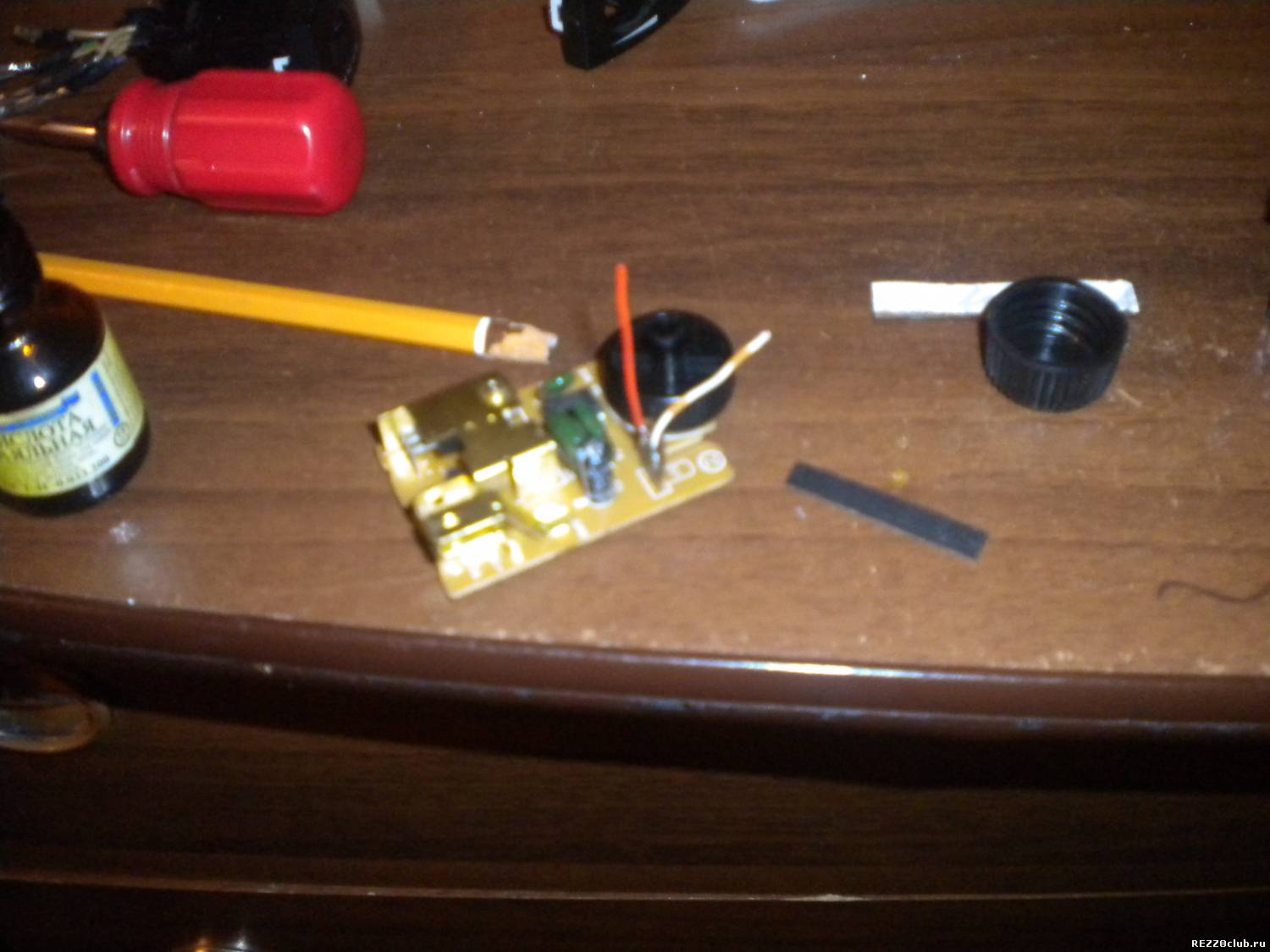

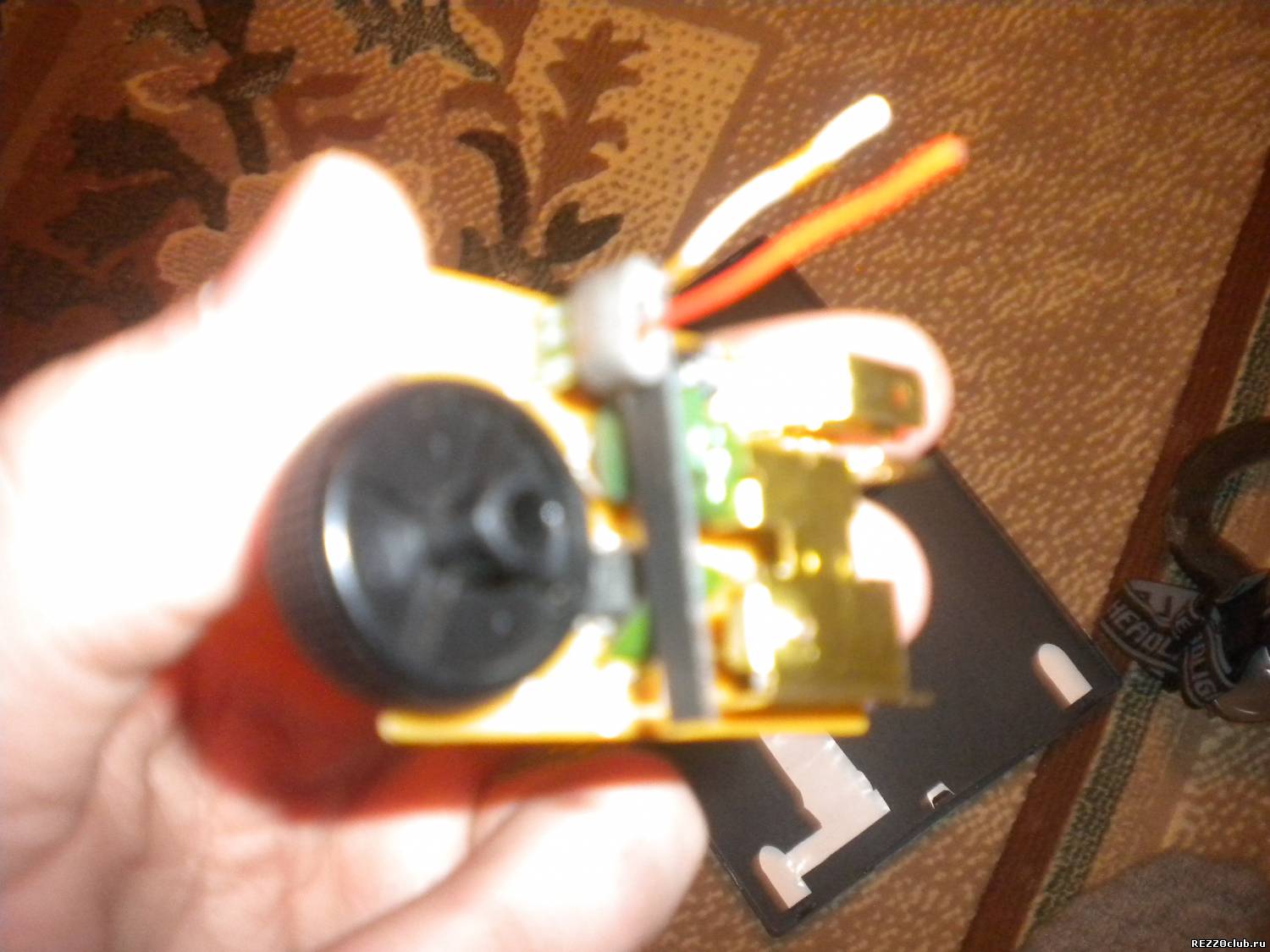

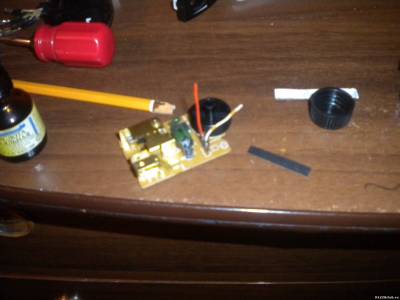

5.Напаиваем на контакты в плате проводки, в моем случае верхний контакт (если смотреть на плату так как она стоит в машине) это - нижний +.


6.Обматываем тонким двусторонним скотчем плату с контактами и приклеиваем полоску пластика (не забудьте про размеры), я в своем случае все супер клеем обмазывал для надежности.


7.Клеим на пластик свд ленту с 3мя светодиодами, так что бы все 3 влезали в поле видимости и не мешались по краям.

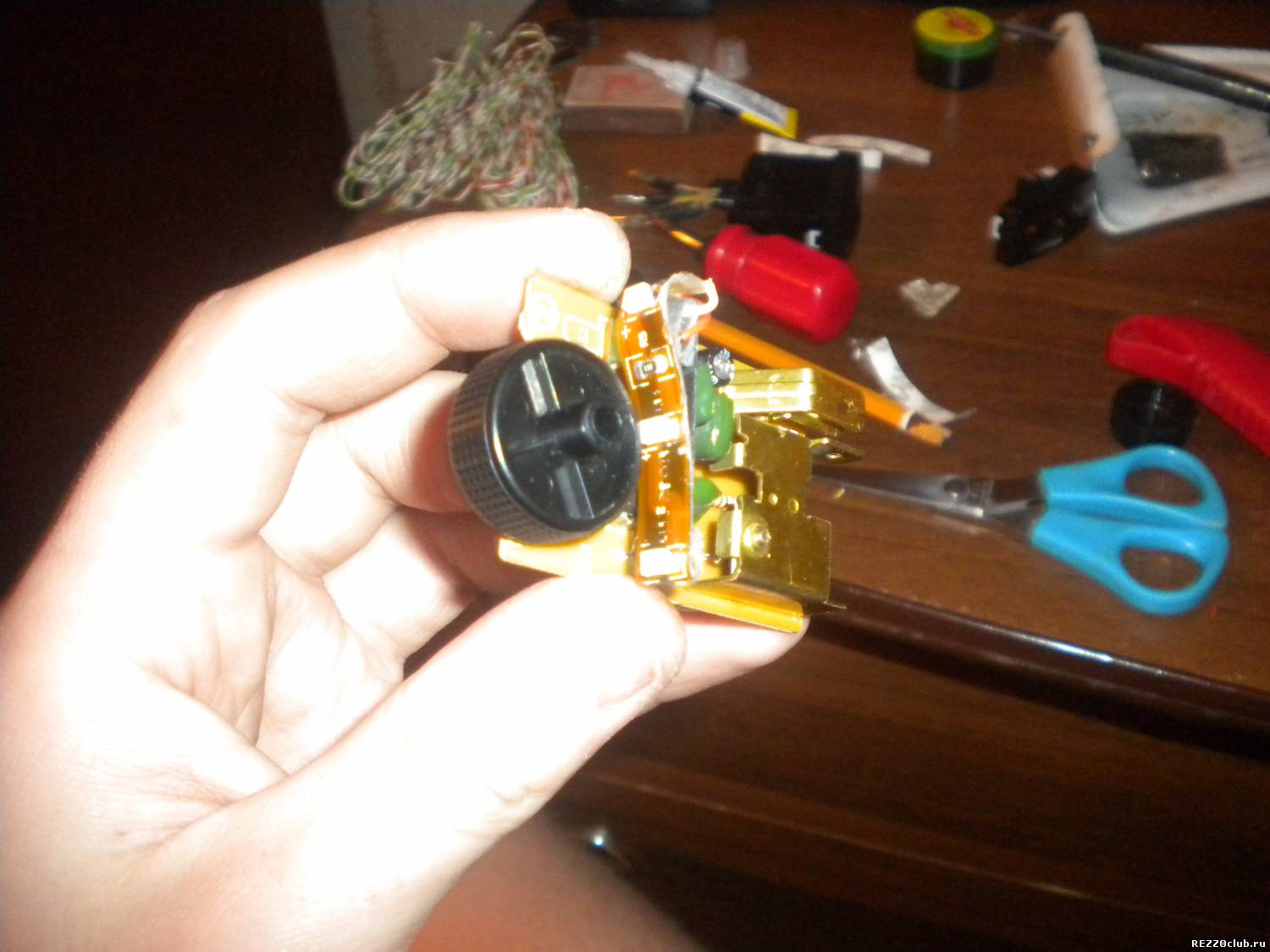

8.Аккуратно припаиваем торчащие проводки к ленте и все прожимаем что бы лучше приклеилось.
Прикрепления: 9794637.jpg (108.0 Kb) · 9036698.jpg (124.4 Kb) · 2309393.jpg (113.6 Kb) · 7946081.jpg (116.2 Kb)


Сообщение отредактировал pahaaksenov - Пятница, 25.01.2013, 23:23

pahaaksenov Дата: Пятница, 25.01.2013, 23:22 | Сообщение № 108 (118999 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 122
Статус: Оффлайн
-------------------------------

Российская Федерация -  Невьянск
На форуме с 08.09.2012
Пользователь № 7029

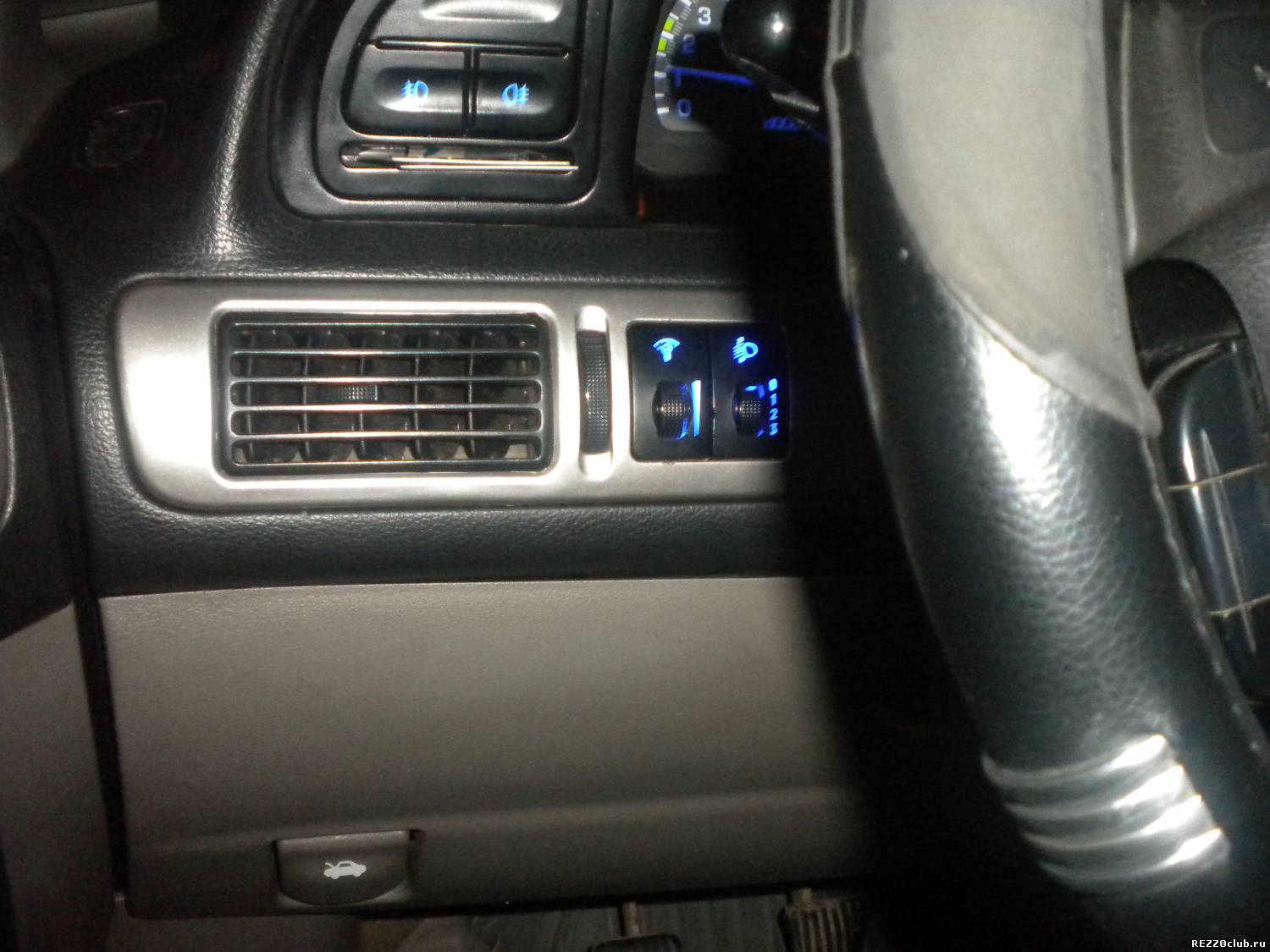

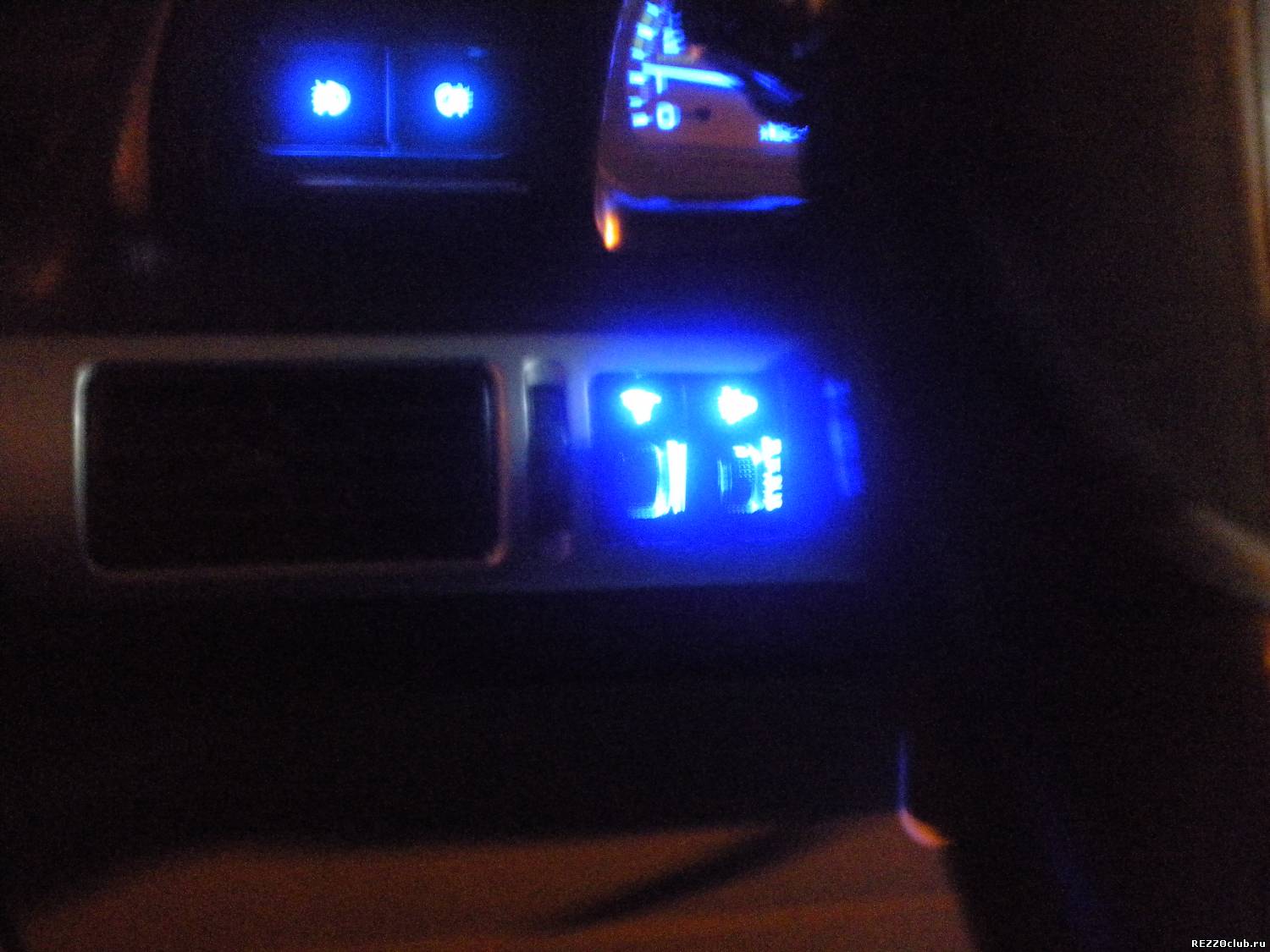

9.Аккуратно все собираем и ставим на место. На фото пример сборки регулятора освещения панели приборов, с регулятором гидрокорректора фар проделываем то же самое.
Прикрепления: 9262150.jpg (136.3 Kb) · 1457268.jpg (144.0 Kb)

iurik168 Дата: Пятница, 25.01.2013, 23:40 | Сообщение № 109 (119000 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 1594
Статус: Оффлайн
-------------------------------

Российская Федерация -  Москва
На форуме с 24.07.2011
Пользователь № 4789
Цитата (pahaaksenov)
замена подсветки в регуляторе свечения панели и регуляторе корректора фар


Вот спасибо, теперь буду знать как всё это разобрать. Красиво получается.


Всех убью, один останусь. ТМ

Skype Me™!
AlexIz Дата: Суббота, 26.01.2013, 21:07 | Сообщение № 110 (119004 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 1607
Статус: Оффлайн
-------------------------------

Российская Федерация -  Ярославль
На форуме с 15.02.2008
Пользователь № 454
Вот и я собрался доделать светодиод на регулятор подсветки. Итак: Для замены лампочки потребуется: светодиод типа BL LS0805 зелёный, стабилизатор тока NSI45020AT1G, любой выпрямительный диод в SMD корпусе и резистор SMD на 100 Ом. Резистор, в принципе, не обязателен. Ниже будут фото.

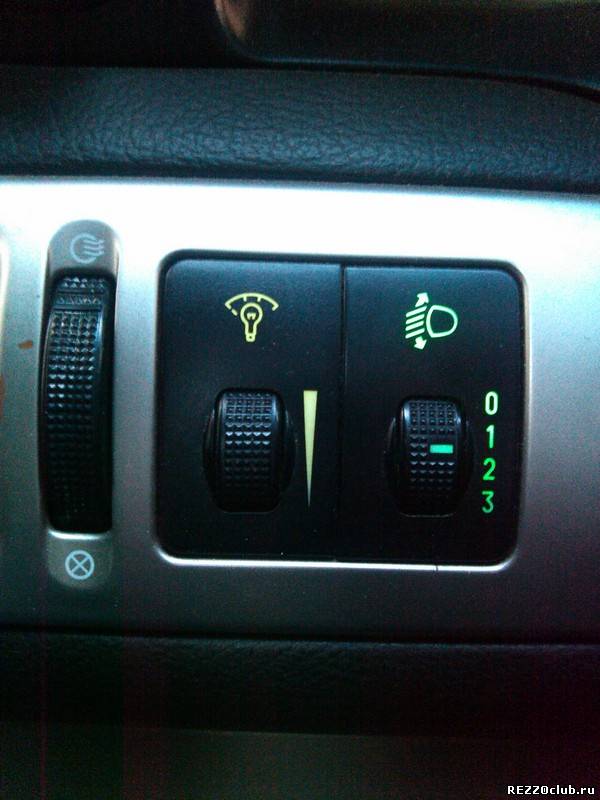

1 Вот так выглядит для сравнения подсветка штатной лампочкой (слева) и светодиодом (справа). Фото сделано днём с переменной облачностью.

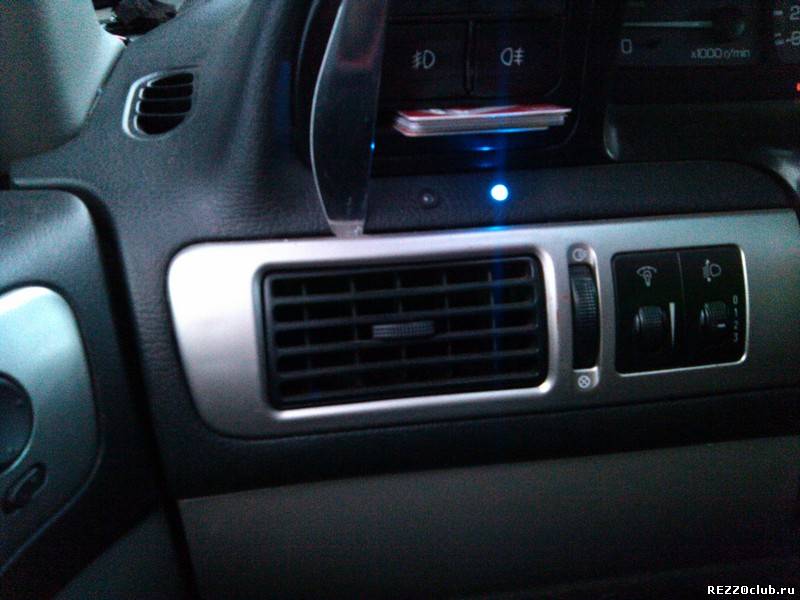

2 Снимаем панель вместе с регуляторами. Использую, как всегда, обычный столовый нож.

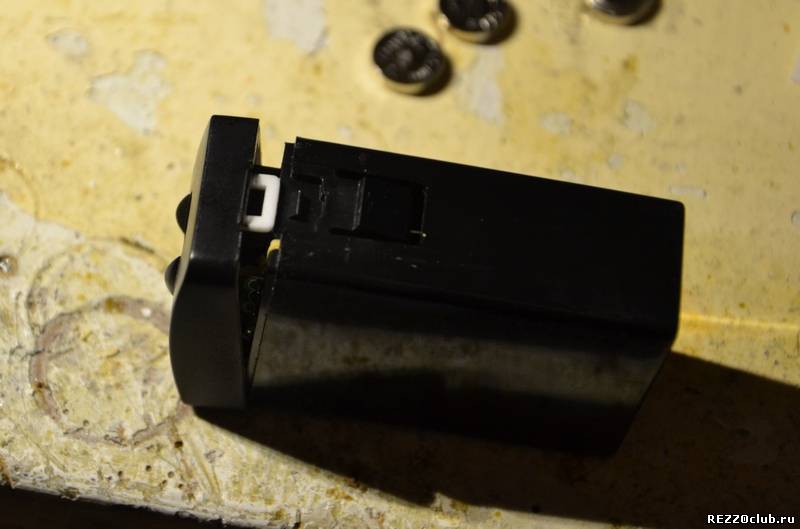

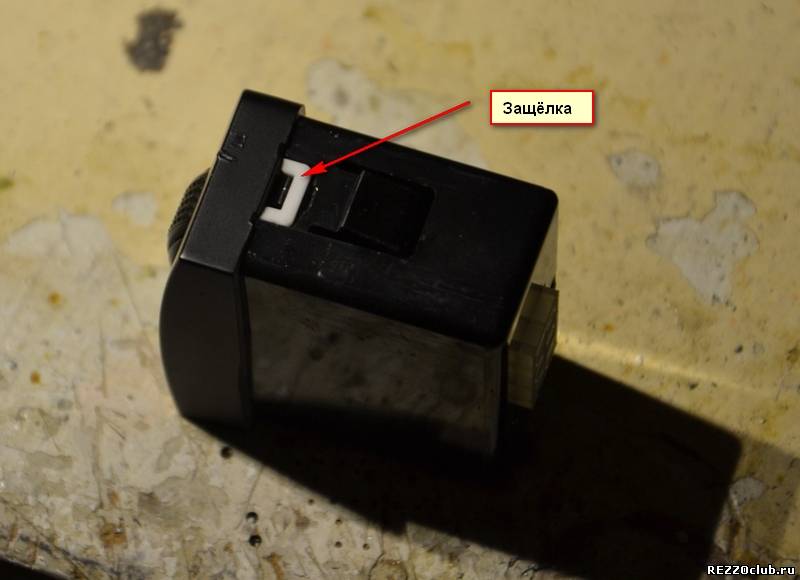

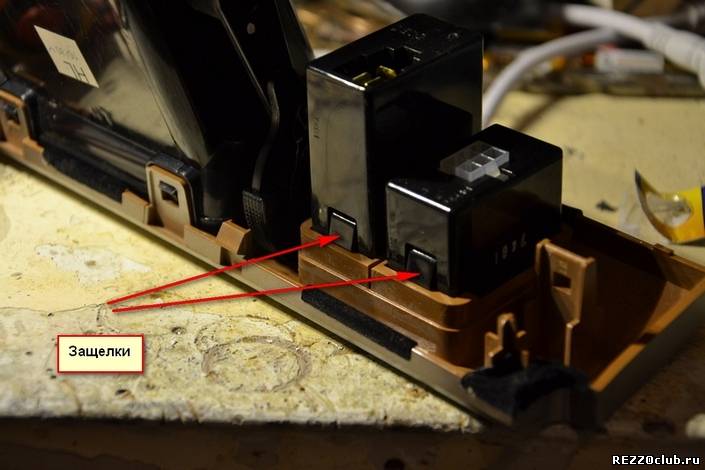

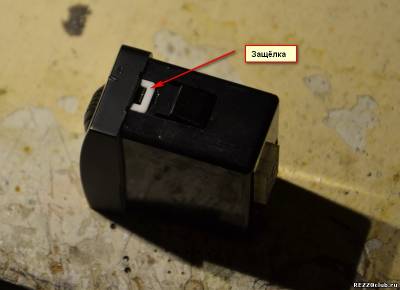

3 Отжав защеки с двух сторон, вытаскиваем регулятор из панели, а затем, разбираем регулятор, так же отжав защелки.

4 Вид на регулятор без крышки

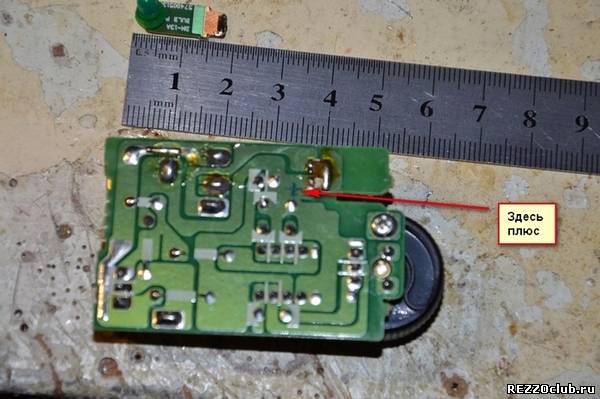

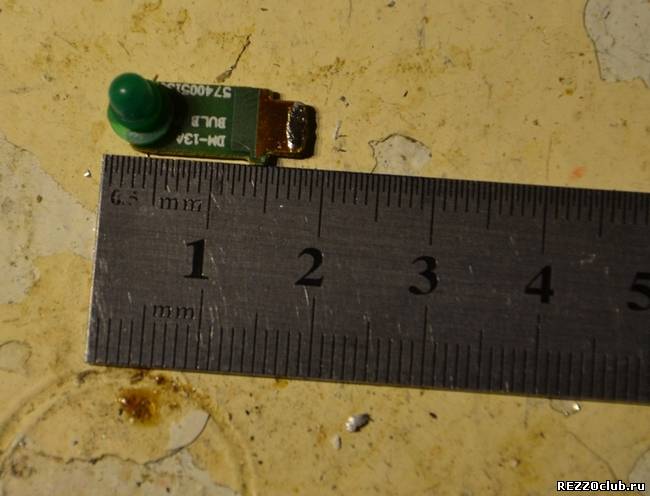

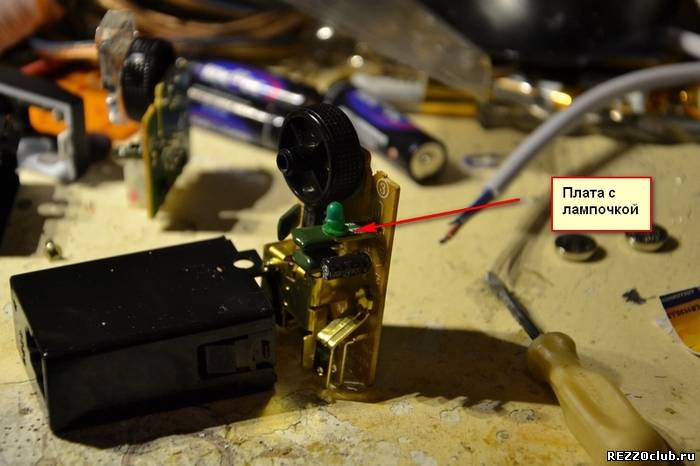

7 Выпаиваем плату с лампочкой и обозначаем плюс питания на плате регулятора (чтобы не перепутать), лампу выпаиваем

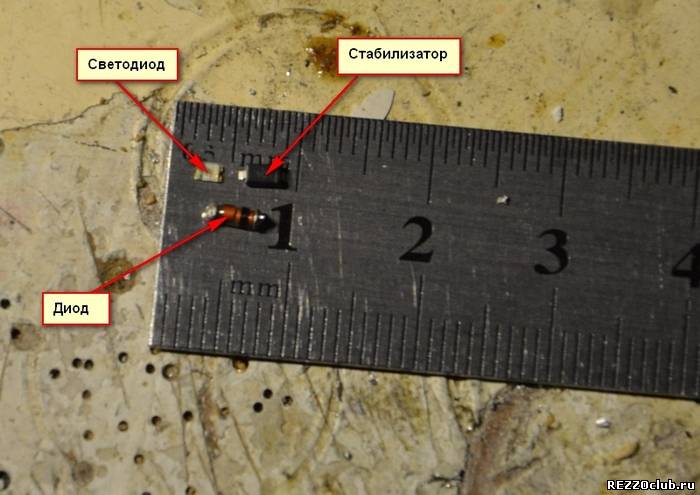

8 А вот и элементы, которые надо установить на плату лампы.
Прикрепления: 6776670.jpg (149.2 Kb) · 2764593.jpg (146.6 Kb) · 5175623.jpg (213.4 Kb) · 4234418.jpg (214.0 Kb) · 7674379.jpg (207.4 Kb) · 7275733.jpg (211.3 Kb) · 4185928.jpg (208.6 Kb) · 9726578.jpg (209.2 Kb) · 5043263.jpg (233.2 Kb) · 1706171.jpg (218.2 Kb)


Сообщение отредактировал AlexIz - Суббота, 26.01.2013, 21:25

Skype Me™!
AlexIz Дата: Суббота, 26.01.2013, 21:08 | Сообщение № 111 (119005 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 1607
Статус: Оффлайн
-------------------------------

Российская Федерация -  Ярославль
На форуме с 15.02.2008
Пользователь № 454

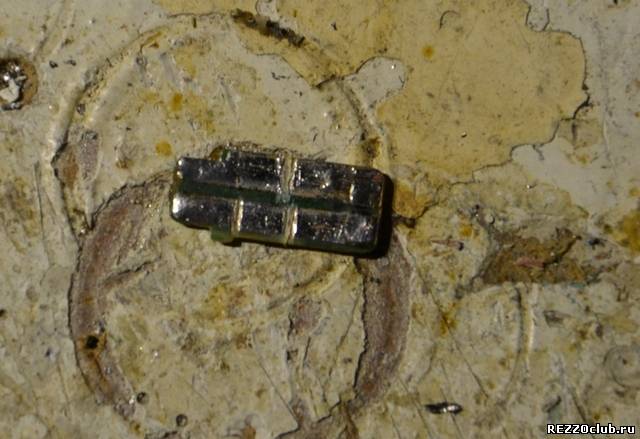

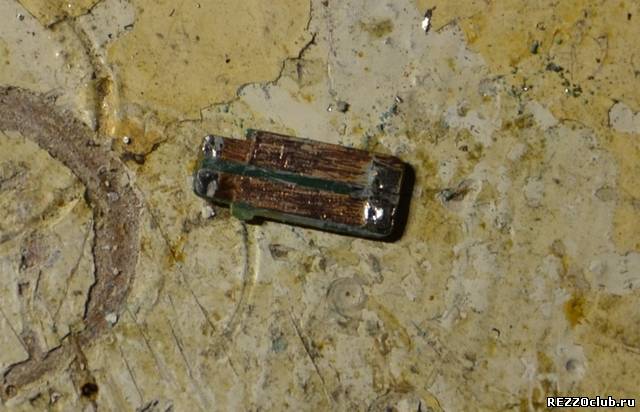

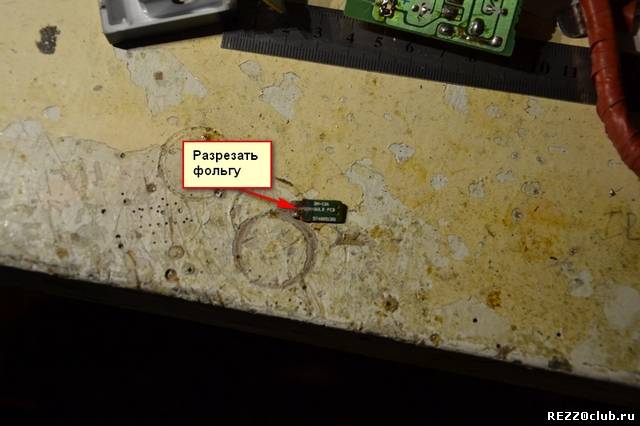

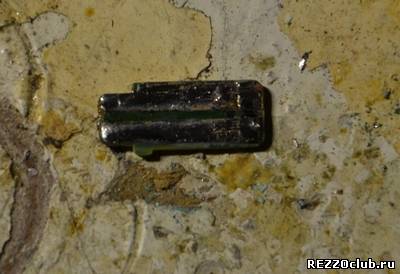

9 Готовим плату для установки элементов: зачищаем от краски и лудим, разрезаем фольгу с двух сторон.

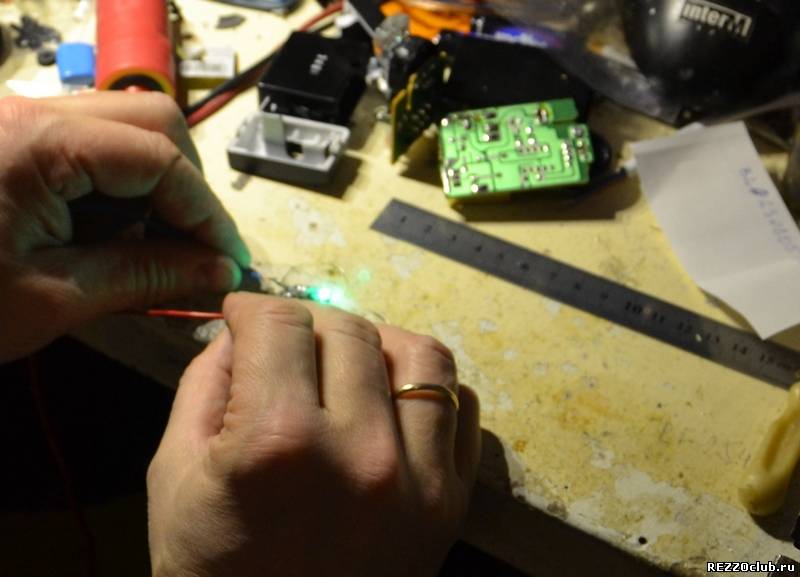

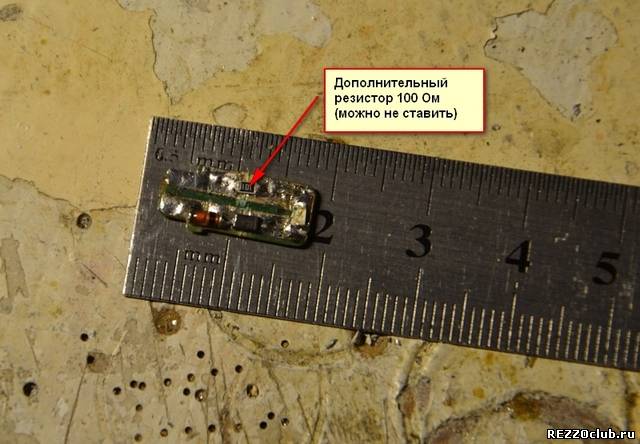

10  Запаиваем элементы на плату, как писал раньше, резистор можно не ставить.

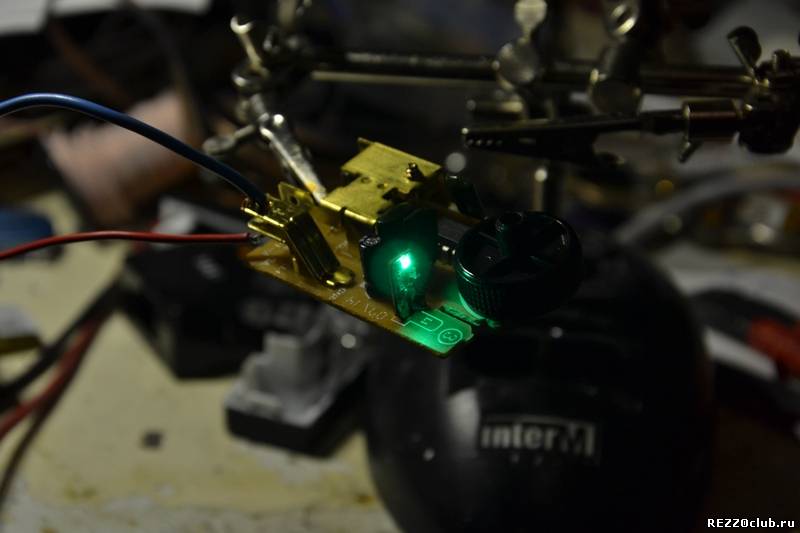

11 Проверяем

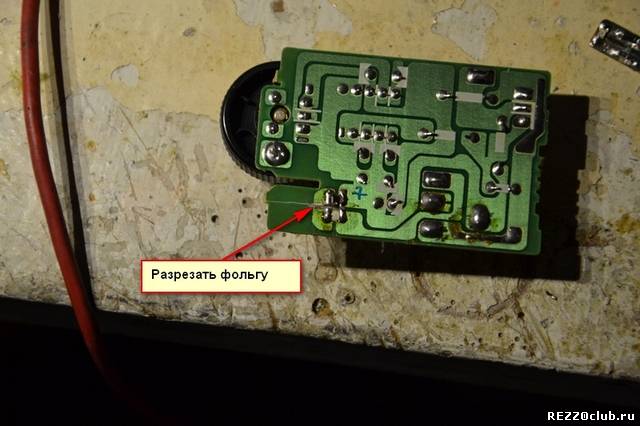

12 Разрезаем фолгу на плате регулятора, иначе будет КЗ

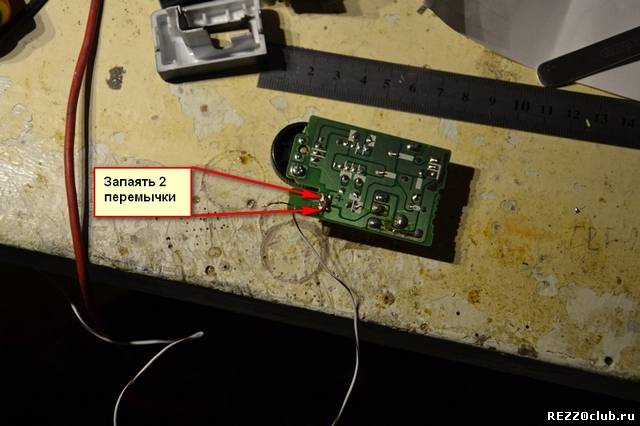

13 Запаиваем плату с установленным светодиодом на места, естественно, диодом в сторону салона :), проволочками делаем перемычки, ведь теперь питание подаётся на другую сторону платы, и проверяем.

 Всё.  Времени занимает минут 15. По деньгам - светодиод - около 10 руб, стабилизатор 20 руб, выпрямительный диод выпаял из какой-то платы, резистор 5 рублей десяток. smile
Прикрепления: 7170031.jpg (218.2 Kb) · 8897565.jpg (131.6 Kb) · 4579157.jpg (215.6 Kb) · 6457515.jpg (196.1 Kb) · 1859953.jpg (230.5 Kb) · 3861911.jpg (242.5 Kb) · 8923310.jpg (210.4 Kb) · 2079370.jpg (203.0 Kb) · 7806796.jpg (203.0 Kb) · 3589138.jpg (193.2 Kb)


Сообщение отредактировал AlexIz - Суббота, 26.01.2013, 21:21

Skype Me™!
Рыболов Дата: Суббота, 26.01.2013, 22:26 | Сообщение № 112 (119006 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 1565
Статус: Оффлайн
-------------------------------

Российская Федерация -  Город-герой Волгоград
На форуме с 26.03.2012
Пользователь № 5995
[b]AlexIz,[/b] pahaaksenov, спасибо огромное за подробные отчеты. Испытываю огромное уважение к золотым рукам умельцев respect , может быть когда-нибудь и соберусь вспомнить давно забытое (когда-то занимался "радиотехникой" на УПК).

"Все станет пылью, и воюющий с нею превратится в пыль..."
Лосяш.


Сообщение отредактировал Рыболов - Суббота, 26.01.2013, 22:26

iurik168 Дата: Воскресенье, 27.01.2013, 19:56 | Сообщение № 113 (119012 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 1594
Статус: Оффлайн
-------------------------------

Российская Федерация -  Москва
На форуме с 24.07.2011
Пользователь № 4789
Добил сегодня подсветку, осталась только кнопка стеклоподъёмника, но это уже не горит. Спасибо всем тем, кто помогал, без Вас было бы намного дольше и тяжелее!!!





Всех убью, один останусь. ТМ

Skype Me™!
iurik168 Дата: Воскресенье, 27.01.2013, 19:59 | Сообщение № 114 (119013 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 1594
Статус: Оффлайн
-------------------------------

Российская Федерация -  Москва
На форуме с 24.07.2011
Пользователь № 4789
Цитата
AlexIz


А что за светодиоды над левым воздуховодом?


Всех убью, один останусь. ТМ

Skype Me™!
AlexIz Дата: Воскресенье, 27.01.2013, 20:09 | Сообщение № 115 (119014 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 1607
Статус: Оффлайн
-------------------------------

Российская Федерация -  Ярославль
На форуме с 15.02.2008
Пользователь № 454
Цитата iurik168А что за светодиоды над левым воздуховодом?
Это индикаторы работы контроллера света. Тоже моя самоделка. Где-то о ней писал. Определяет уровень освещённости и включает или БС или ДХО, ну и по мелочи кое-что.


Сообщение отредактировал AlexIz - Воскресенье, 27.01.2013, 20:13

Skype Me™!
pahaaksenov Дата: Четверг, 07.02.2013, 22:45 | Сообщение № 116 (119466 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 122
Статус: Оффлайн
-------------------------------

Российская Федерация -  Невьянск
На форуме с 08.09.2012
Пользователь № 7029

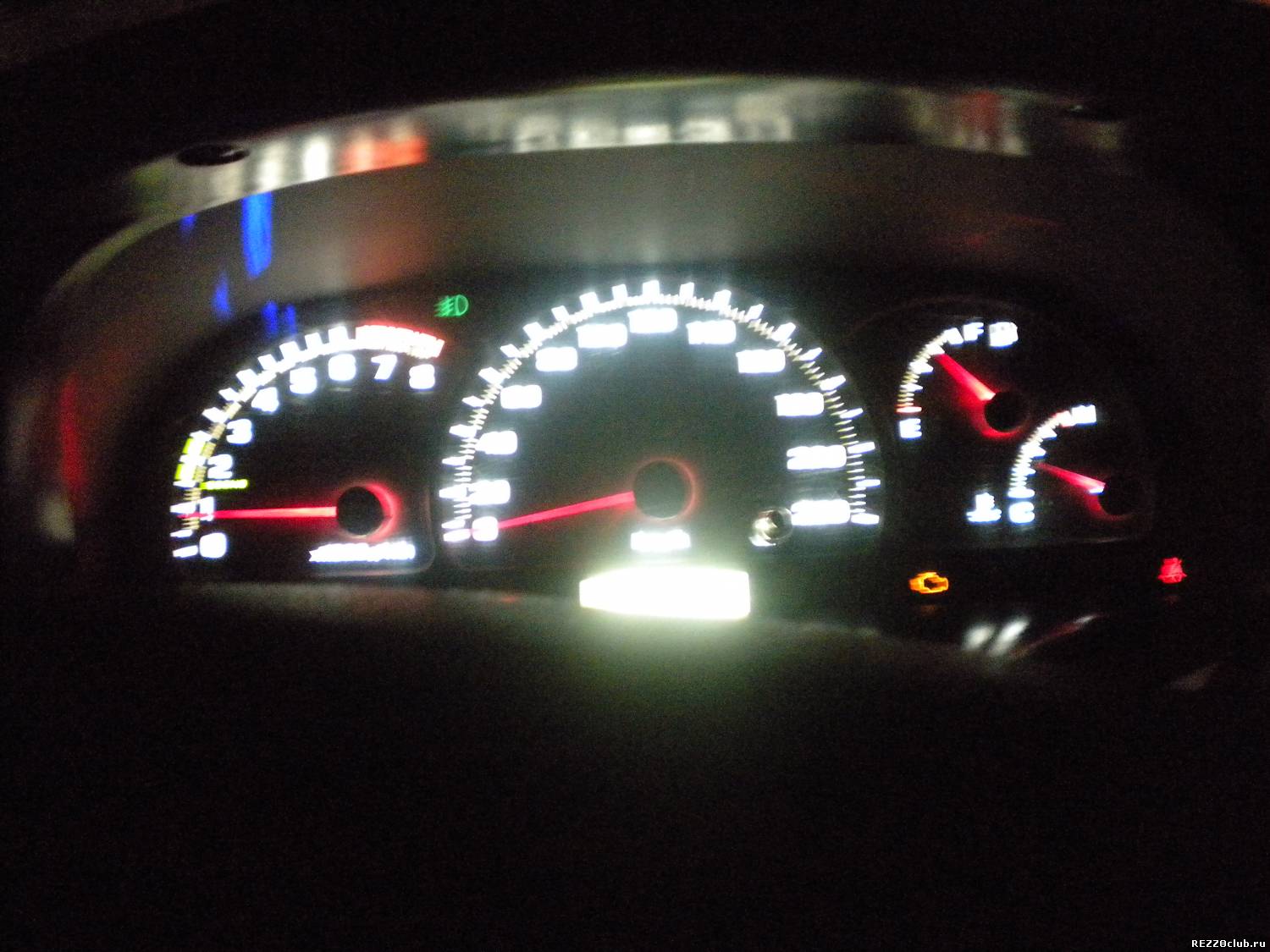

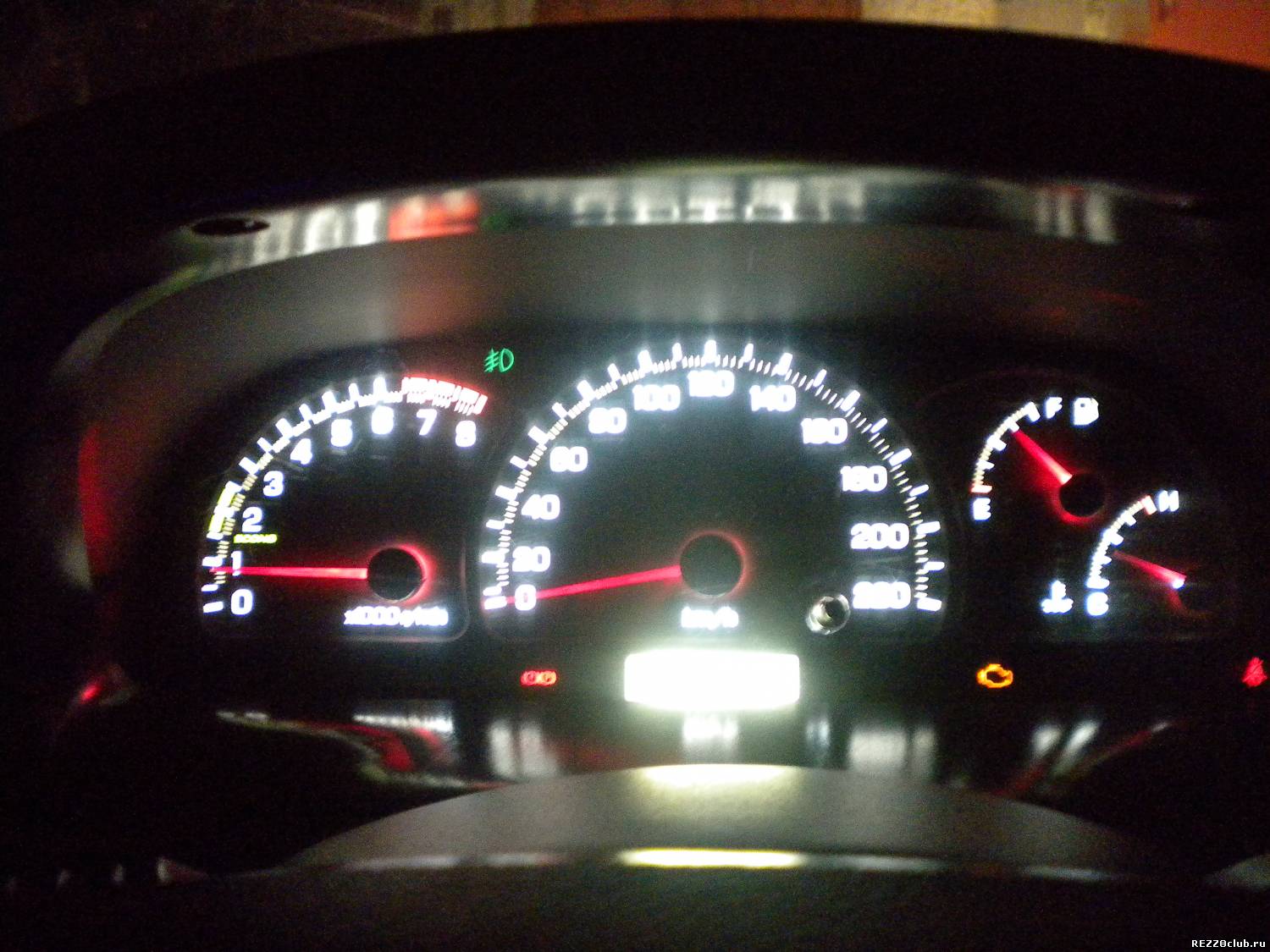

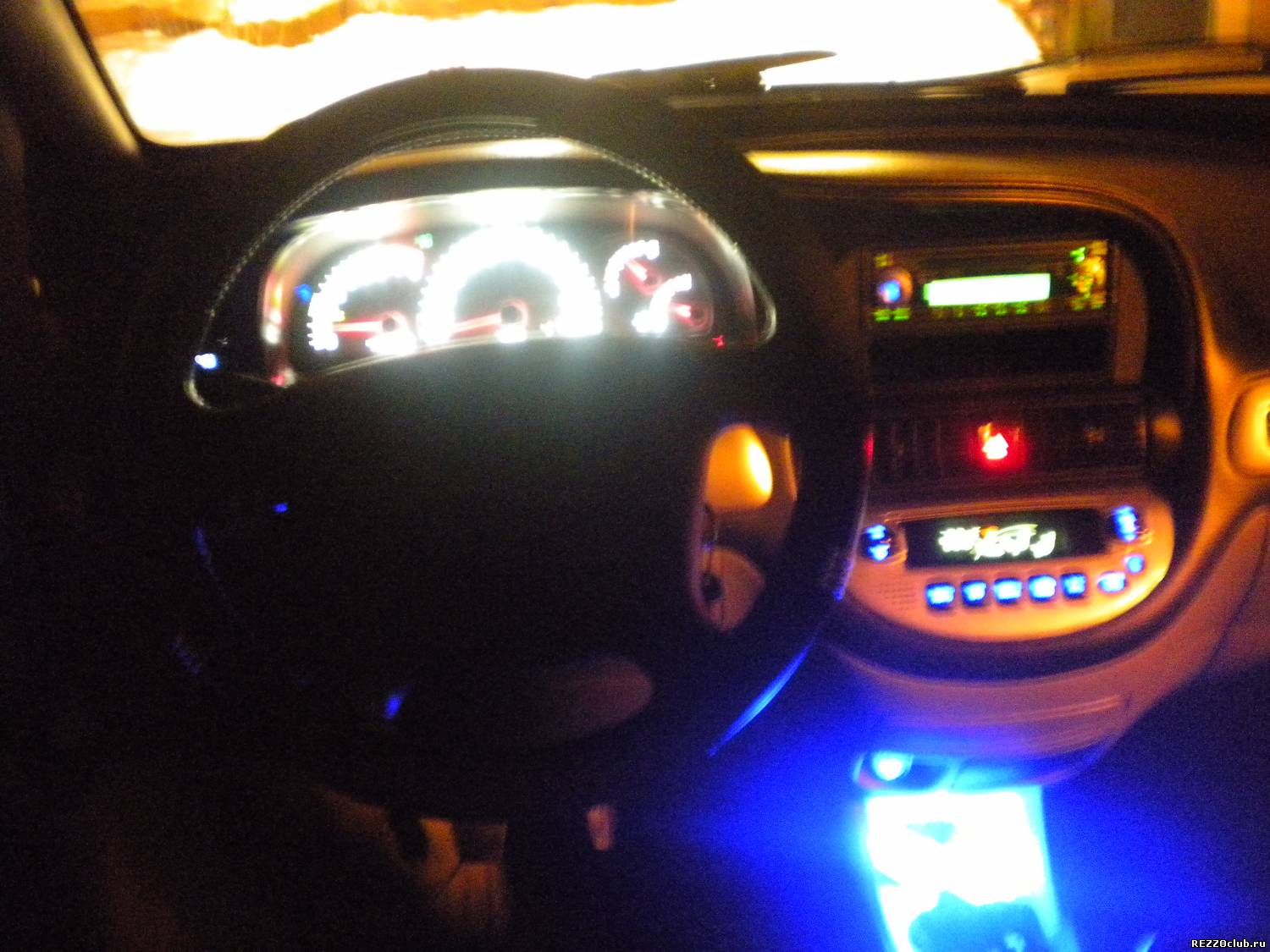

Ну вот я добрался до панели приборов.

Вот так стало:



А как делал тут - Замена подсветки приборов
Прикрепления: 5476077.jpg (151.2 Kb) · 0755309.jpg (173.5 Kb) · 3314170.jpg (168.3 Kb)

iurik168 Дата: Четверг, 07.02.2013, 22:58 | Сообщение № 117 (119467 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 1594
Статус: Оффлайн
-------------------------------

Российская Федерация -  Москва
На форуме с 24.07.2011
Пользователь № 4789
pahaaksenov, Как на драйве сделал biggrin . Симпотно, если честно, то лучше чем синия.

Всех убью, один останусь. ТМ

Skype Me™!
pahaaksenov Дата: Четверг, 07.02.2013, 23:03 | Сообщение № 118 (119468 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 122
Статус: Оффлайн
-------------------------------

Российская Федерация -  Невьянск
На форуме с 08.09.2012
Пользователь № 7029

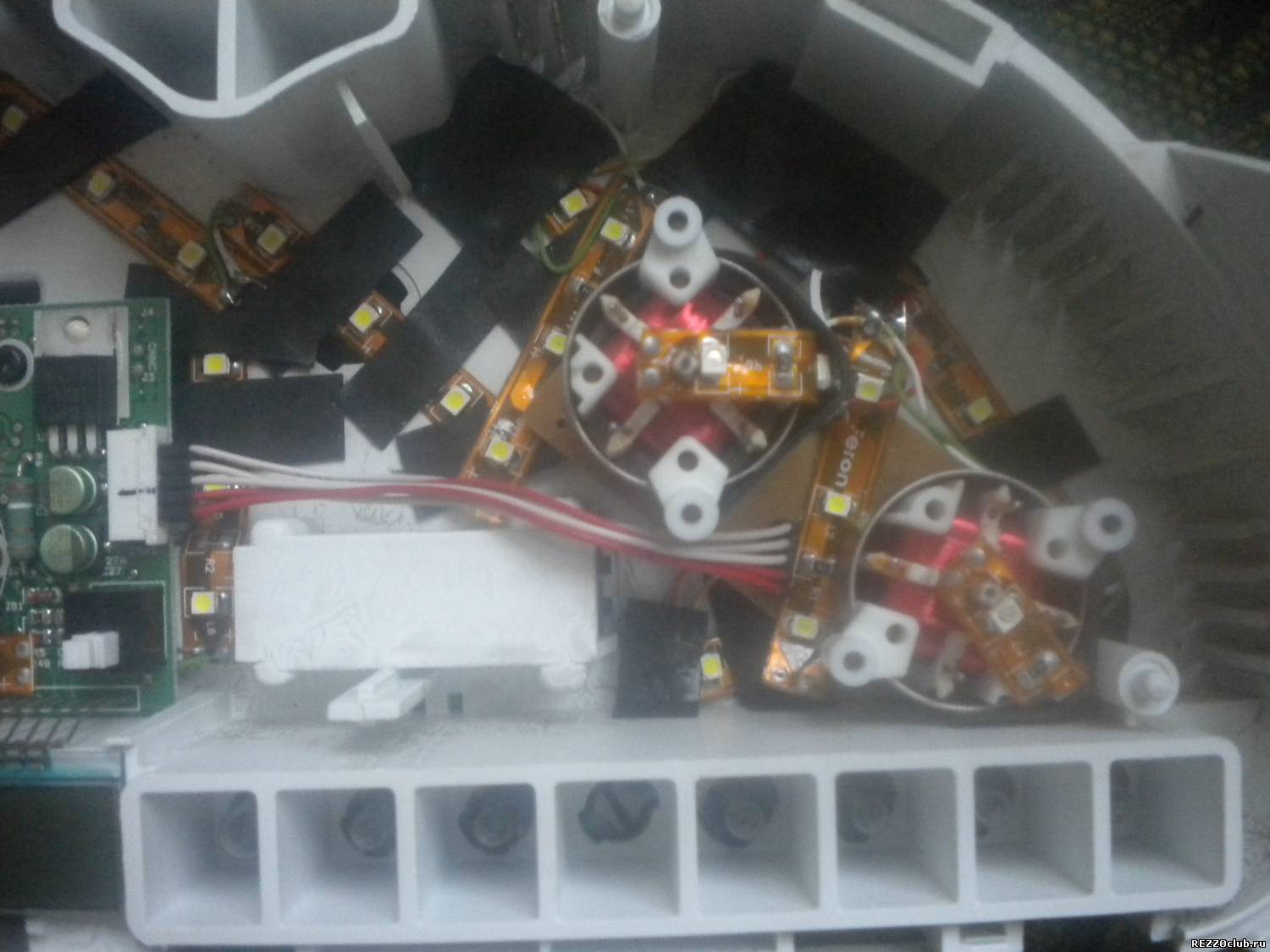

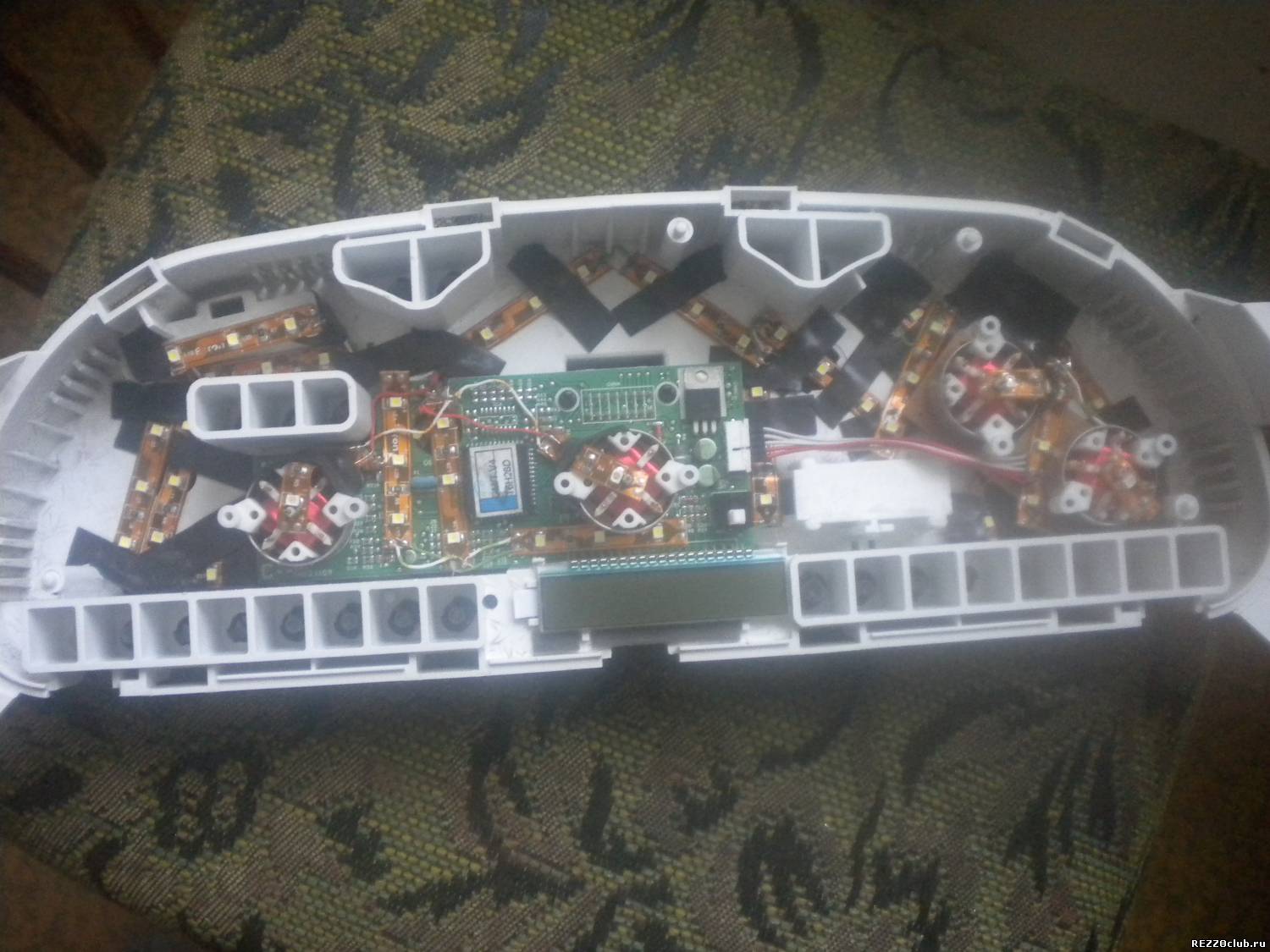

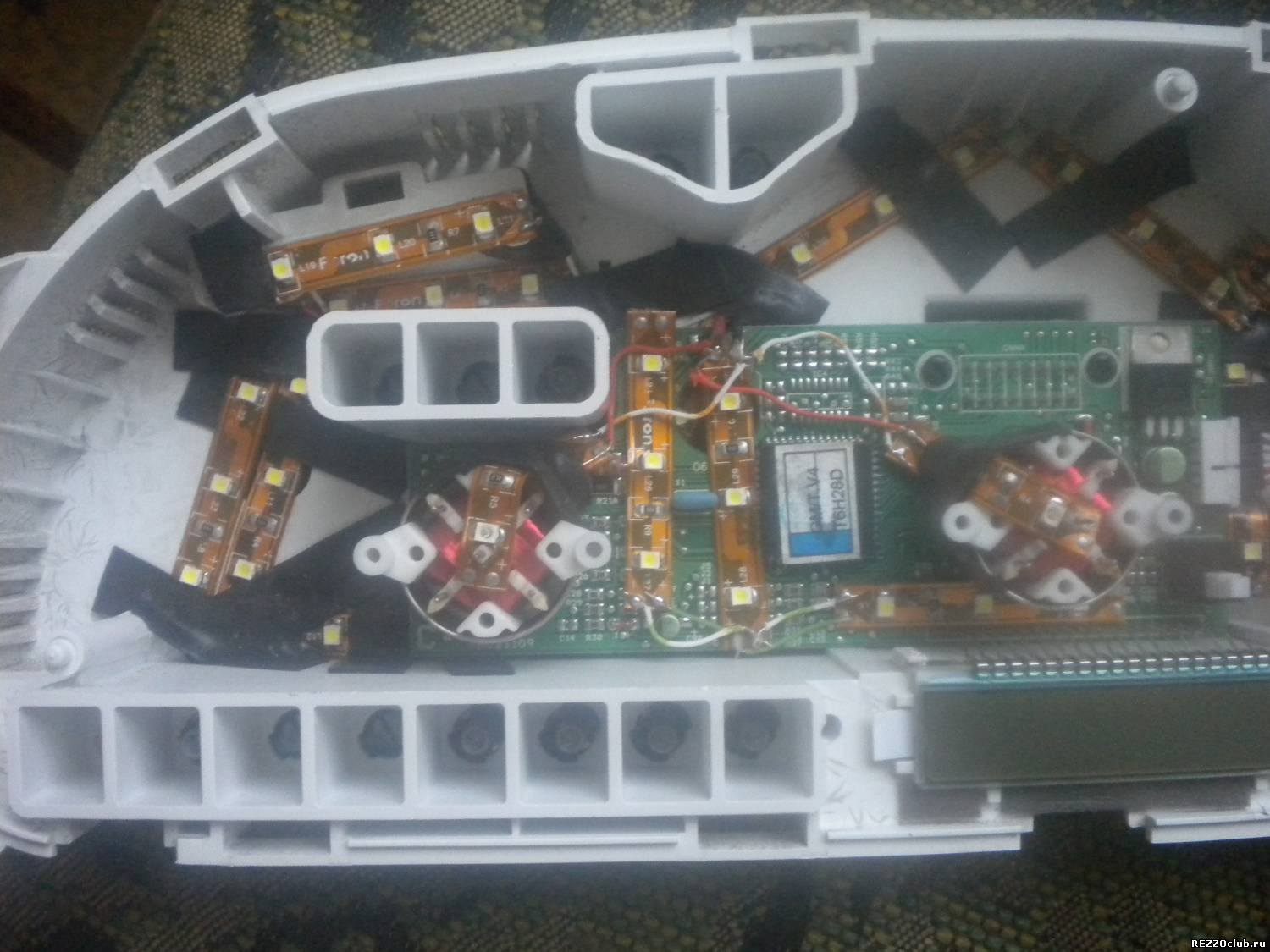

Только в видео нет нескольких объяснений: 1.Для более точной маркировки стрелок на накладках увидите штырьки на которые стрелки ложатся, их нужно выдернуть, аккуратно, они просто защелкнуты в накладку, стрелка ляжет вниз до упора, после этого и наносите метку (на видео уже все выставлено и закреплено поэтому и метки не в том месте где должны стоять, крайне не удобно снимать и все это делать одновременно).
2. Что бы снять только светофильтр, а моторчики оставить на панели не откручивайте болты на задней части крышки, просто отклейте накладку на которой нанесено изображение панели, под ней с левой стороны в пластике 2 болта, под другой 4, открутив их снимите пластиковый рассеиватель и вот они моторчики с платой.

Так по сути ничего сложного, единственное, что неудобно это беготня с целью проверки всего освещения, я раз 6 примерял и переделывал расположение ленты, так как бывает что пара цифр горят не так ярко как другие или еще чего, если кому интересно, то вот более менее нормальное расположение ленты на панели:


Прикрепления: 2588266.jpg (157.0 Kb) · 9269367.jpg (140.4 Kb) · 2634140.jpg (118.8 Kb)


Сообщение отредактировал pahaaksenov - Четверг, 07.02.2013, 23:03

pahaaksenov Дата: Четверг, 07.02.2013, 23:05 | Сообщение № 119 (119469 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 122
Статус: Оффлайн
-------------------------------

Российская Федерация -  Невьянск
На форуме с 08.09.2012
Пользователь № 7029

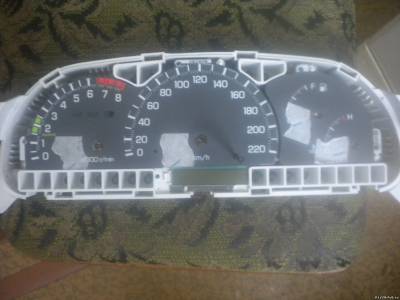

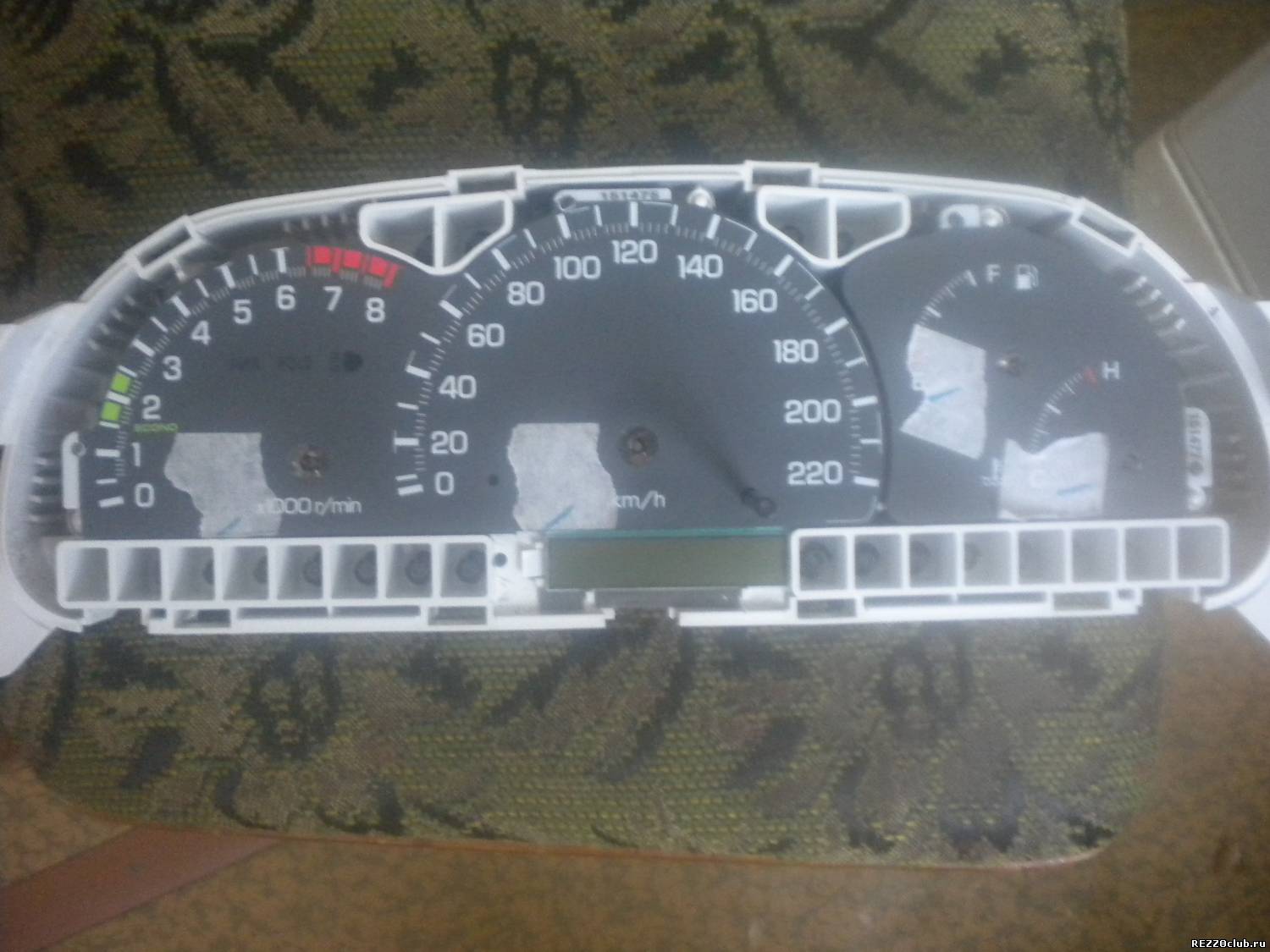

А вот и метки так как они изначально были, а не как в видео:


Ну и вот еще что, для подсветки одометра использовал белый пластик (от крышки "доширака"   ) и рассеивает и стоит на скотче норм.
Также окраска самих стрелок, большей яркости можно добиться следующим путем: сняв стрелки и перевернув можно разглядеть, что на них нанесен белый лак или краска это я так и не понял, взяв жидкость для снятия лака у жены стер это, после подтянул у жены красный лак для ногтей и покрасил те же ранее окрашенные в белый места на стрелках, вот теперь они и так красные а когда ночь то очень красные.
Да и еще момент под весь этот цвет я также заменил подсветку туманок на белый, и отверстие под кредитки (под кнопками туманок) тоже подсветил путем наклейки той же ленты, на фото не видно, выложу позже.
Прикрепления: 1768255.jpg (125.4 Kb)


Сообщение отредактировал pahaaksenov - Четверг, 07.02.2013, 23:08

pahaaksenov Дата: Четверг, 07.02.2013, 23:11 | Сообщение № 120 (119470 в абсолютной нумерации)

Группа: Постоянные участники
Сообщений: 122
Статус: Оффлайн
-------------------------------

Российская Федерация -  Невьянск
На форуме с 08.09.2012
Пользователь № 7029
iurik168
Кстати про одометр вопрос был от тебя, как я говорил так и есть там светофильтр зеленый.

Да и если сравнивать с драйвом (лично мое мнение) мой вариант проще (я про подсветку стрелок) в драйве стоят простые красные диоды без защиты, да еще и подиумы делали, у меня просто лента в которой как и везде стоит резистор.
