Люди, кто силён в электронике скажите, можно ли в приведёной схеме включить четыре паралельные нитки светодиодов по 1 ватт каждый светодиод. http://invent-systems.narod.ru/LM317.htm
|
| |
| |
| holeg |
Дата: Четверг, 27.05.2010, 20:51 | Сообщение № 77 (73600 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 37
Статус: Оффлайн
-------------------------------
Российская Федерация - Новосибирск
На форуме с 30.09.2008
Пользователь № 1221 |
А нитка это что, несколько последовательных светодиодов? Если так , то сколько их в нитке?
|
| |
| |
| AlexIz |
Дата: Пятница, 28.05.2010, 07:41 | Сообщение № 78 (73619 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 1607
Статус: Оффлайн
-------------------------------
Российская Федерация - Ярославль
На форуме с 15.02.2008
Пользователь № 454 |
Quote (SKYWATCHER) можно ли в приведёной схеме включить четыре паралельные нитки светодиодов по 1 ватт каждый светодиод.
Вроде, как можно. Только резистор надо примерно 1,5 ом.
|
| |
| |
| ovomaxat |
Дата: Пятница, 28.05.2010, 09:14 | Сообщение № 79 (73623 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 970
Статус: Оффлайн
-------------------------------
Российская Федерация - Максатиха
На форуме с 11.01.2008
Пользователь № 346 |
Quote (AlexIz) резистор надо примерно 1,5 ом.
Может я не прав, но 4 ветки по 20мА - это 80 мА. По приведенной таблице - 80 мА = 16 Ом.
|
| |
| |
| holeg |
Дата: Пятница, 28.05.2010, 20:11 | Сообщение № 80 (73638 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 37
Статус: Оффлайн
-------------------------------
Российская Федерация - Новосибирск
На форуме с 30.09.2008
Пользователь № 1221 |
Quote (SKYWATCHER) Общая нагрузка около15ватт. 15/4 нитки =3.75 Вт одна нитка
Значит в нитке 4 светодиода.
4х(3.0-3.7 Вольт)= 12-14.8 Вольт на нитку
Плюс 0.6 падение на диоде (можно поставить по два диода)
Вывод: стабилизатор не нужен. Где ошибка?
|
| |
| |
| AlexIz |
Дата: Суббота, 29.05.2010, 12:19 | Сообщение № 81 (73656 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 1607
Статус: Оффлайн
-------------------------------
Российская Федерация - Ярославль
На форуме с 15.02.2008
Пользователь № 454 |
holeg, как то ты не так считаешь.
один одноваттный диод будет потреблять ток 0,31А при напряжении 3,2В. Если взять напряжение борт сети 14,7В, то последовательно можно включить 4 диода. При этом ток всё равно будет 0,31А. При подключении параллельно 4-х цепочек, ток, естественно, будет 1,24А уже многовато для стабилизатора - будет греться.
|
| |
| |
| holeg |
Дата: Суббота, 29.05.2010, 13:47 | Сообщение № 82 (73657 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 37
Статус: Оффлайн
-------------------------------
Российская Федерация - Новосибирск
На форуме с 30.09.2008
Пользователь № 1221 |
AlexIz я с тобой согласен, но я о другом.
Если включать последовательно 3 светодиода, то стабилизатор обязательно нужен, а вот если 4 шт., то стабилизатор не нужен, т.к. превышение тока возможно только при выходе из строя генераторного оборудования (когда на выходе будем иметь например 20 Вольт).
|
| |
| |
| AlexIz |
Дата: Суббота, 29.05.2010, 13:58 | Сообщение № 83 (73658 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 1607
Статус: Оффлайн
-------------------------------
Российская Федерация - Ярославль
На форуме с 15.02.2008
Пользователь № 454 |
Нет здесь дело не в напряжении, а в токе. Светодиод очень чувствителен к току протекающему через него и быстро выходит из строя при превышении. Пределы превышения небольшие, вот и надо ток стабилизировать.
|
| |
| |
| holeg |
Дата: Воскресенье, 30.05.2010, 09:02 | Сообщение № 84 (73667 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 37
Статус: Оффлайн
-------------------------------
Российская Федерация - Новосибирск
На форуме с 30.09.2008
Пользователь № 1221 |
На рабочем участке вольт-амперной характеристики светодиода ток прямо пропорционален приложенному напряжения, значит увеличение тока может быть связано только с увеличением напряжения, поэтому я и рассматриваю величину напряжения. В нашем случае чем больше напряжение, тем больше ток.
Quote (AlexIz) Если взять напряжение борт сети 14,7В, то последовательно можно включить 4 диода. При этом ток всё равно будет 0,31А. При 14.7В ток должен быть 0.356А. Но главное мы не знаем сколько светодиодов в этой линейке  .
SKYWATCHER молчит, АУУУ ты где? Если брать максимальное напряжение бортсети 14.5В, падение напряжения на диоде 0.6В и рабочее напряжение светодиода 3.475В, то стабилизатор точно не нужен.
3.475Вх4шт + 0.6В = 14.5В
|
| |
| |
| AlexIz |
Дата: Воскресенье, 30.05.2010, 12:55 | Сообщение № 85 (73671 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 1607
Статус: Оффлайн
-------------------------------
Российская Федерация - Ярославль
На форуме с 15.02.2008
Пользователь № 454 |
Quote (holeg) Если брать максимальное напряжение бортсети 14.5В,
Не бывает такого на машине. Напряжение всегда прыгает. В результате диоды в скором времени деградируют или просто сгорят. Стабилизатор тока обязателен. Вообще, для мощных светодиодов выпускают специальные драйверы.
Худой, телефонная зарядка это , наверное, ближе к стабилизатору напряжения (DC-DC преобразователь) вых - 5В, хватит для одного диода с ограничительным резистором.
|
| |
| |
| SKYWATCHER |
Дата: Воскресенье, 30.05.2010, 14:37 | Сообщение № 86 (73674 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 853
Статус: Оффлайн
-------------------------------
Российская Федерация - Москва
На форуме с 03.08.2008
Пользователь № 1093 |
Quote (holeg) SKYWATCHER молчит, АУУУ ты где?  Перевариваю информацию. Беру здесь
http://www.ledz.org/modules....s_id=33
http://www.cefiro.ru/experience/showarticle.php?id=52&thiscat=2
http://super.bright-leds.ru/obshchi....a403342
http://www.ledforum.ru/index.php?sid=e604d05ae990ee308c8b1361df222a21
http://led22.ru/ledstat/ledauto/led3.html
http://www.expertunion.ru/istochn....da.html Есть много непоняток. Многие считают от напряжения сети 14.5В, но здесь http://invent-systems.narod.ru/LM317.htm считаеет от минимальной 12.6В. Пока маюсь с рачётами, хотя для последнего воплощения всё уже готово. Собираю по последней ссылке , диоды такие http://www.platan.ru/cgi-bin/qwery.pl/id=443311868&group=21105. Гадаю как паять, четыре паралельные нитки по три диода в каждой, или шесть ниток по два светодиода с гасящим резистором в каждой. Писал автору статьи с вопросом, волучил ответы, переписка во вложенном файле. Пока перевариваю. Что думаете, други?
|
| |
| |
| holeg |
Дата: Воскресенье, 30.05.2010, 20:17 | Сообщение № 87 (73687 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 37
Статус: Оффлайн
-------------------------------
Российская Федерация - Новосибирск
На форуме с 30.09.2008
Пользователь № 1221 |
SKYWATCHER Ого, ты вооружился по полной, во сколько информации нарыл А я то думал эти нитки уже готовые, ну а если сам будешь собирать, то по три штуки последовательно будет в самый раз.
В этом случае стабилизатору придется меньше тепла на себе рассеивать.
Гасящие резисторы это хорошо потому что просто, но если верить...
Quote (AlexIz) Напряжение всегда прыгает
то все таки стабилизатор лучше. Хотя есть такая мысль. Светодиод перегорает потому, что у него кристалл перегревается (плохо отводиться тепло), значит если будут кратковременные скачки напряжения около 1сек., то возможно ничего в этом страшного и нет, тогда и гасящий резистор пойдёт.
|
| |
| |
| AlexIz |
Дата: Воскресенье, 30.05.2010, 21:14 | Сообщение № 88 (73689 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 1607
Статус: Оффлайн
-------------------------------
Российская Федерация - Ярославль
На форуме с 15.02.2008
Пользователь № 454 |
Верьте, верьте...
|
| |
| |
| SKYWATCHER |
Дата: Воскресенье, 30.05.2010, 23:17 | Сообщение № 89 (73692 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 853
Статус: Оффлайн
-------------------------------
Российская Федерация - Москва
На форуме с 03.08.2008
Пользователь № 1093 |
Quote (holeg) (плохо отводиться тепло)
|
| |
| |
| SKYWATCHER |
Дата: Понедельник, 07.06.2010, 21:28 | Сообщение № 90 (74109 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 853
Статус: Оффлайн
-------------------------------
Российская Федерация - Москва
На форуме с 03.08.2008
Пользователь № 1093 |
Ну вот я и при огоньках. Делал , как говорят, без чертежей, по месту. В крации опешу окончательный вариант изготовления.

Электрика. Светодиоды 1ватт, линзы 15 градусов, схема стабилизатора http://invent-systems.narod.ru/LM317.htm, запаралелил шесть веточек светодиодов по два в каждой + резистор 12ом, 2ватта. Схема подключения на релюшках http://www.rezzoclub.ru/forum/11-2053-4, сообщение 51. Питание http://www.rezzoclub.ru/forum/11-2053-5, сообщение62.

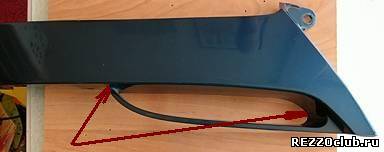

Изготовление. Снимаем ресничку с машины, откручиваем решеточку. Берём листовую жесть (у меня со времён царя гороха завалялась листовая медь) кладём на неё решеточку и обрисовываем как по лекалу, это будет задняя часть на которой всё будет крепиться. Сверху запчасти оставляем пару сантиметров, будет крепиться радиатор.
Примеряем и отмечаем где будут светодиоды, выходы проводков, место крепления радиаторов.
Крепим радиаторы, незабываем место стыка промазать теплопроводящей пастой. Красим деталь, грунтовкой, краской.
В месте прилегания светодиода краску сцарапываем до железа. Наносим теплопроводящую пасту и крепим светодиоды в сборе с линзами с помощью термоклея.

Вырезаем из картона лекало стекла, стекло выпиливаем по лекалу из 1мм оргстекла. Крепим стекло в ресничке. После многих вариантов лучшим получилось крепление на 5мм двухстороннем мягким скотчем. Не знаю насколько крепко получилось, но всё делал по технологии, обезжиривание, небольшой нагрев феном и.т.д

Собираем фару, прокладывая с зада тот же двухсторонний скотч. Устанавливаем на машину.
Хочу выразить большое СПАСИБО всем клубням помогавшим мне в работе над этим проектом. Я доволен. Вместе с покупкой мультиметра и нового паяльника ушло около 3000 рублей.
|
| |
| |
|
